실습-07a 축모드 헬리컬 안테나(Axial-mode Helical Antenna)
rotor drone magazine
인덕터 계산
http://hamwaves.com/antennas/inductance.html
축모드 헬리컬 안테나는 도선 나선(직경 0.32 파장, 간격 0.25 파장, 권선 수 1-30), 접지판(1 파장), 동축 급전선(50Ω)으로 구성된 안테나이다. 1946년 미국 오하이오주립대학교 J. D. Kraus 교수가 고안하였다. 원편파(전기장 벡터가 1초에 주파수 만큼 회전. 송수신 안테나의 편파를 일치시키기 어려운 경우에 사용)를 방사하며 구현할 수 있는 이득 범위는 6Bic(권선수 1-2)에서부터 20dBic (권선수 25-40)이다. 위성통신(이온층에 의한 전기장 방향 회전 때문에), 2.4/5.8GHz 무인기 통신신호의 지상수신 등에 사용한다.
I. 이론

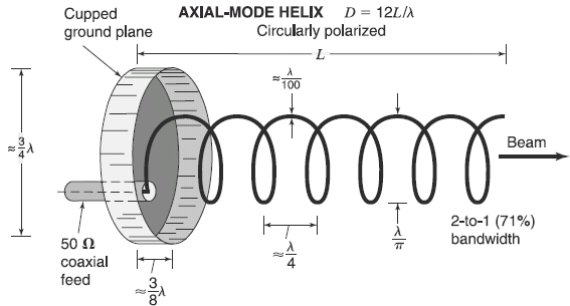

1) 구조
- 축모드 헬리컬 안테나의 구성: 급전선, 급전부, 나선
- 급전선: 50Ω 또는 75Ω 동축선
- 급전부: 동축선의 50/75Ω 임피던스를 나선 방사기의 150Ω로 변환하고 나선에 T1 모드를 여기시킴. 접지판(평판, cup/cavity)과 임피던스 정합부로 구성됨.
- 나선: 0.25파장 간격, 권선수 1-20
2) 동작원리
- 나선을 따라 전류가 흐르며 주변에 T1 모드 전기장과 자기장이 나선을 따라 전파됨.
- 나선을 따라 진행하는 전자파가 나선을 1회전(둘레 1파장) 진행하는 동안 위상이 지연되어 나선 축 방향으로 최대 방사가 일어나게 됨.
3) 특성
- 설계 주파수: 2.4GHz, 파장 125mm
- 나선: 직경 40mm(0.32파장), 간격 30mm (0.24파장), 접지판과 최하단 나선 간격 3mm, 나선직경 1mm, 접지판 직경 120mm 두께 1mm
- 특성: 이득 22.6dB, 반사계수 -8dB 이하 @ 1.9-2.9GHz (이론적 동작주파수 0.75f0 - 1.28f0 = 1.80-3.07GHz
그림: 축모드 나선 안테나의 특성. (a) 이득패턴, (b) 반사계수(120Ω source impeance)
[Open EMS]
- 접지판 직경은 최소 0.5 파장 이상
- 접지판은 후방방사를 줄이기 위한 것이 아니라 축 방향 고이득을 위한 T1
http://www.designworldonline.com/calculators/helical-antenna-calculator/
http://jcoppens.com/ant/helix/calc.en.php
ㅇ 임피던스 정합
헬리컬 안테나의 임피던스는 중심주파수에서 150Ω이므로 50Ω 동축선의 임피던스로 변환 필요

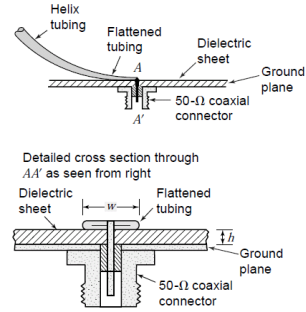

방법 1: Tapered strip 사용
(a)
(b)
(c)
(d)
그림: 헬리컬 안테나 임피던스 정합 구조. (a) Tapered strip, (b) Tape helix, (c)
Parallel strip, (d) Wire gap
II. 설계
1) 급전
- 동축선만으로 급전: Munk, "A
helical launcher for the helical antenna," IEEE T-AP, 1968.
: helix circumference (in the same plane)
D
: helix diameter
L
: length of one-turn helix
A
= NS : axial length of the helical
antenna
: pitch angle
N
: number of turns
H
= NS : total height
: circumference, 52% bandwidth
Input resistance:
: The wire diameter has no influence on the antenna
characteristics
ㅇ 임피던스 정합
그림: C =
λ, S = 0.225λ
(e)
그림: Two-loop ground plane helical antenna. Loop 1과 loop 2 간격 1/3-1/2 파장[Kraus]
ㅇ 접지판 설계
- 주파수 1.7GHz (파장 176.5mm)
- Helix: A = 684mm = 3.88λ, D = 56mm (0.317λ), α = 13.5º, d = 0.6mm (0.0034λ) → C
= πD = 175.9mm
(0.997λ),
S = C tanα = 42.2mm(0.239λ), N = A/S
= 16.2
- 접지판: 무한 접지판, 사각 접지판(1.5λ × 1.5λ, 최적값[Djordjevic]), 원통 접지판(직경 1λ, 높이 0.25λ; 최적), 원뿔 접지판(아래 직경 0.75λ, 윗 직경 2.5λ, 높이 0.5λ; 최적)
- 나선 안테나 정상동작 주파수: 1.7/1.33 = 1.28GHz,
1.7/0.78 = 2.18GHz
그림: 접지판 종류에 따른 헬리컬 안테나 이득[Djordjevic(2007)]
그림: α
= 12.8º인 경우 헬리컬 안테나의 주파수 (또는 C/λ)
따른 이득. 실선 = 공식, 점선 = 측정
그림: α
= 12.5º인 경우 헬리컬 안테나 길이(파장 대비)에 따른 빔폭
(a) 방사패턴 특성. 실선 = 수직방향, 점선 = 수평방향. C/λ가 0.73-1.22인 범위에서 특성 양호
(b)
(c)
(d)
그림: 6회전 헬리컬 안테나의 주파수에 따른
[Kraus]
ㅇ 플라스틱 지지대 영향
- 동작 주파수가 아래로 이동
ㅇ Helix mode
T0 모드: C/λ << 1인 경우. N개 권선(NC ≈
λ)마다 전기장의 방향이 반대로 된다. 수직모드 헬리컬 안테나가 동작하는 모드. 축방향 파동속도가 로 감소
T1 모드: 권선 1/2마다 전기장의 방향이 바뀐다. 1 권선 진행하는 동안 360º 위상지연 (주파수가 변하더라도 C 가 0.73-1.22 파장 범위에서는 자동으로 360º 조절됨.) 전파속도는 벡터가 권선 접선방향이며 속도벡터 중 축방향 성분은 Hansen-Woodyard 조건 만족(축방향으로 이득이 최대가 되기 위한 권선간 위상변화 조건). 축 모드 헬리컬 안테나가 동작하는 모드
T2 모드: 권선 1/4마다 전기장의 방향이 바뀐다.
T3 모드: 권선 1/6마다 전기장의 방향이 바뀐다.
- 나선 상의 불연속이 없으면 T1 모드는 광대역에 걸쳐 헬리컬 안테나가 동작하게 함.
- 급전부(feed)의 불연속과 종단부(helix end)에서의 반사로 인해 나선에 고차모드가 여기되어 광대역 동작을 방해함.
(a)
(b)
그림: 축모드 헬리컬 안테나의 방사패턴. . (a) N = 1 (P = 1.416), (b) N = 5 (P = 1.416) [Milligan]
ㅇ 배열이론에 의한 축모드 헬리컬 안테나 해석
- 축모드 헬리컬 안테나를 권선 간격으로 배열된 선형배열 안테나로 모델링
: array factor, uniformly spaced, equally-excited
δ : 소자(권선)간 위상차
: 축방향으로 이득이 최대가 되기 위한 조건 (Hansen-Woodyard
criterion)
β : 나선을 따라 진행하는 파동(전류)의 위상속도
k : 진공에서의 평면파의 위상속도

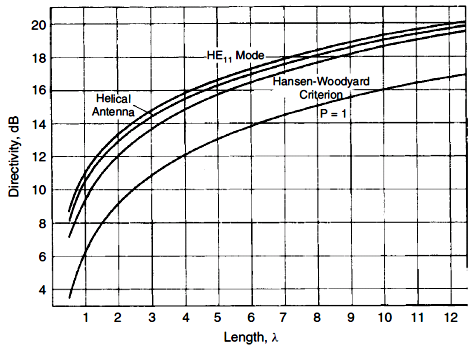

그림: 배열이론에 의한 종단방사(endfire) 안테나의 길이에 따른 지향도 [Milligan]. P = 1: ordinary endfire array, Hansen-Woodyard criterion: 직경이 0인 소자의 지향도. 헬리컬 안테나(T1 모드)와 유전체봉 안테나(HE11 모드)는 직경이 0보다 크므로 Hansen-Woodyard 배열보다 높은 지향도를 가진다.
그림: Endfire array의 길이에 따른 빔폭
ㅇ 헬리컬 안테나 주변 전기장 감쇠
그림: Endfire antenna의 표면에서부터 거리에 따른 전자기장 감쇠[Milligan](, 축모드 헬리컬 안테나의 경우 P는 약 1.4)

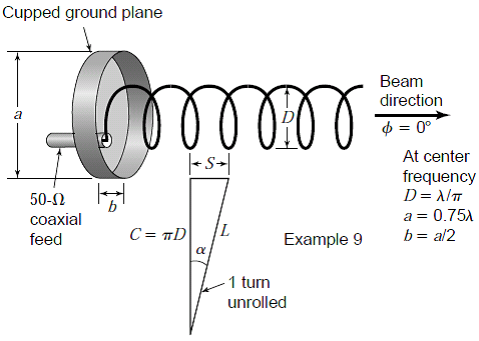

ㅇ Long helix with a cup ground plane [Milligan]
온라인 설계 프로그램
http://www.daycounter.com/Calculators/Helical-Antenna-Design-Calculator.phtml
그림: 헬리컬 안테나 도선 전류 크기. (a) 총전류, (b) 입사전류 및 반사전류 [Kraus & Maherfka]
(a)
(b)
그림: 축모드 헬리컬 안테나. (a) 위성통신용, (b) 위성추적용
대역폭 2:1
Endfire array of n
elements
그림: Dual helical antenna. DJ1KM
