정보통신실험

02주 - 정류회로

실험

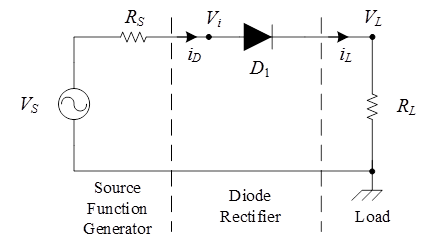

1. 다이오드 반파정류 회로

1) 회로를 구성한다.

주의: 는 함수발생기 내부저항을 나타내므로 회로에서 사용할 필요 없음.

2) 오실로스코프로 동시에 관측. 전압 최대값 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (2 V/div, DC 커플링), time base = 0.1 ms/div

- 파형 도시

- 최대값 = ( ) V

2. 다이오드 반파정류 회로 + 커패시터 평활 회로

1) 회로를 구성한다.

(전해커패시터 극성이 맞게 연결)

주의: 는 함수발생기 내부저항을 나타내므로 회로에서 사용할 필요 없음.

2) 오실로스코프로 동시에 관측. 전압 최대값 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (2 V/div, DC 커플링), time base = 0.1 ms/div

- 파형 도시

- 최대값 = ( ) V

3) 오실로스코프로 동시에 관측. v_L 리플 전압 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (10 mV/div, AC 커플링), time base = 0.1 ms/div

- 파형 도시

- v_L 리플전압 (peak-to-peak) = ( ) mV

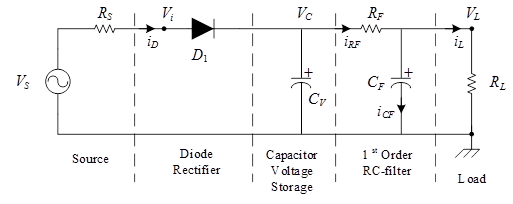

3. 다이오드 반파정류 회로 + 커패시터 평활 회로

1) 회로를 구성한다.

(전해커패시터 극성이 맞게 연결)

주의: 는 함수발생기 내부저항을 나타내므로 회로에서 사용할 필요 없음.

2) 오실로스코프로 동시에 관측. 전압 최대값 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (2 V/div, DC 커플링), time base = 0.1 ms/div

- 파형 도시

- 최대값 = ( ) V

3) 오실로스코프로 동시에 관측. 전압 최대값 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (2 V/div, DC 커플링), time base = 0.1 ms/div

- 파형 도시

- 최대값 = ( ) V

4) 오실로스코프로 동시에 관측. v_C 리플 전압 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (20 mV/div, AC 커플링), time base = 0.1 ms/div

- 리플전압 (peak-to-peak) = ( ) mV

5) 오실로스코프로 동시에 관측. vL 리플 전압 측정

설정: 채널 1 = (2 V/div, DC 커플링), 채널 2 = (10 mV/div, AC 커플링), time base = 0.1 ms/div

- 리플전압 (peak-to-peak) = ( ) mV
