실험, 04 - 전력증폭기, 측정결과

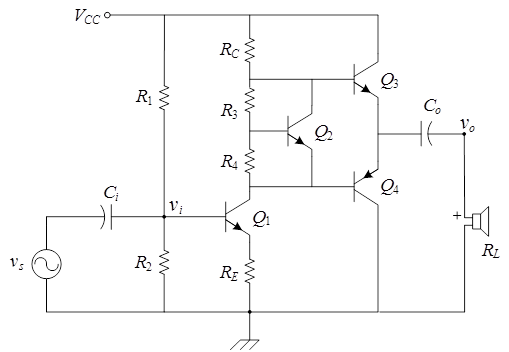

2. 실험회로

Q₁ = Q₂ = 2SC945, Q₃ = S9013 , Q₄ = S9012

All of Q's: I_s = 10^-15 A

트랜지스터 핀아웃: 2SC945, S9013, S9012

1) 트랜지스터 바이어스 측정: 베이스 전압 V_B, 이미터 전압 V_E 측정

트랜지스터	Q1	Q2	Q3	Q4
VB (V)	0.748	7.41	8.07	6.78
VE (V)	0.112	6.78	7.39	7.39

2) 트랜지스터 이미터 전류측정

트랜지스터	Q2	Q3	Q4
IE (mA)	0.84	15.54	15.60

3) DC 전원의 공급전력 측정

DC 전원 전압 (V)	DC 전원 전류 (mA)	DC 전원 공급전력 (mW)
9.12	19.33	176

4) 위 결과로부터 트랜지스터의 전류이득 β를 계산

트랜지스터	Q1	Q2	Q3	Q4
β

계산식 제시:

I(R1) = (9-0.748)/100k = 82.52uA

I(R2) = 0.748/10k = 74.8uA

IB(Q1) = 82.52-74.8 = 7.72uA

IE(Q1) = 0.112/100 = 1.12mA

β(Q1) = 1120uA / 7.72uA = 145

I(Rc) = (9-8.07) / 1k = 0.93mA

I(R3) = (8.07-7.41) / 4.7k = 0.66mA

I(R4) = ( 7.41-6.78) / 4.7k = 0.63mA

IB(Q2) = I(R3) - I(R4) = 0.03mA

IE(Q2) = 0.84mA

β(Q2) = 0.84 / 0.03 = 28

IC(Q2) = 0.03 × 27 = 0.81mA

IB(Q3) = I(Rc) - I(R3) - IC(Q2) = 0.93-0.66-0.81 = -0.54mA

IE(Q3) = 15.54mA

β(Q3) = 15.54 / -0.54 = 29

IC(Q1) = 7.72uA × 144 = 1.11mA

IB(Q4) = IC(Q1) - I(R4) - IE(Q2) = 1.11-0.63-0.84 = -0.36mA

β(Q4) = 15.60 / -0.36 = -43

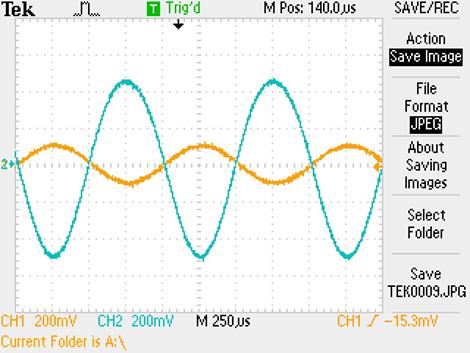

4) 입력파형 v_i와 출력파형 v_o 도시

CH1, CH2: 0.2V/div ; Time base: 0.5ms/div

5) 입력전압 v_i, 출력전압 v_o의Peak-to-peak 전압 측정

vi (Vpeak-to-peak)	vo (Vpeak-to-peak)
0.200	0.896

5) 출력전력 계산

V: 출력의 peak voltage (peak-to-peak 전압의 1/2)

I = V / R: peak current

Vpeak (V)	R (ohm)	P (mW)
0.448	10	10.0
