실험, 04 - 전력증폭기, 이론

1. 전력증폭기 (PA; power amplifier)

ㅇ 전력증폭기 개요

- 부하에 요구되는 전력 (전압 × 전류)를 공급, 예: 오디오 스피커, 통신시스템 송신기

- 선형성 중요

- 주요 고려사항: 전력효율, 정격출력, 발열

ㅇ 증폭기 분류

- A, B, AB, C급: 트랜지스터의 동작점(Q; quiescent point, 바이어스 전압전류)에 따라 구분

- A급: 선형성 고, 효율 저, 바이어스점 = 선형영역의 중심

- B 급: 상보(push-pull) 형으로 구성, A급 보다 효율 고, 바이어스 점 = 컬렉터 전류가 0인 점

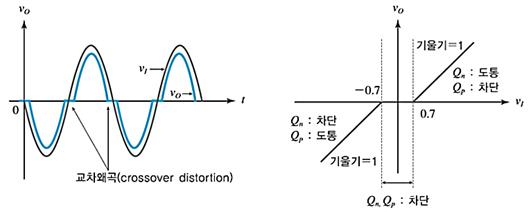

- AB급: Push-pull 증폭기의 VBE 전압강하에 의한 왜곡 감소, 효율 A급과 B급 사이, 바이어스 점 = 컬렉터 전류가 약간 양의 값

- C급: 바이어스 점 = 컬렉터 전류가 음의 값, 효율이 A, B, AB급보다 고

- 전력변환 효율

2. 푸시풀 증폭기

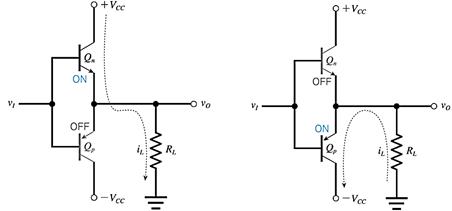

ㅇ B급 전력증폭기

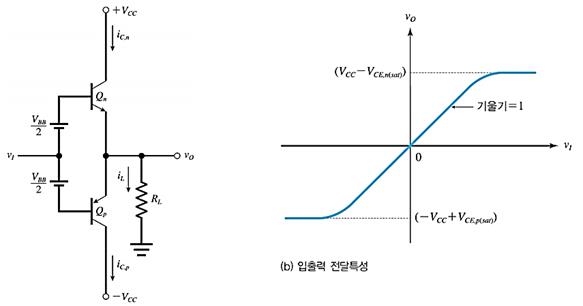

ㅇ AB급 전력증폭기

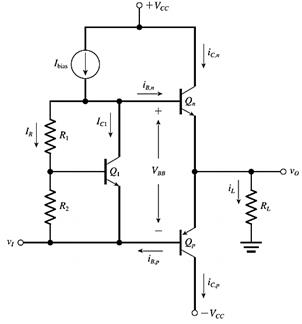

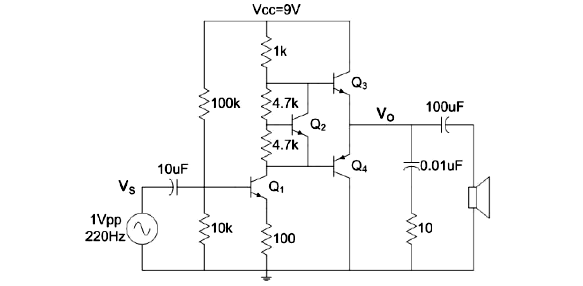

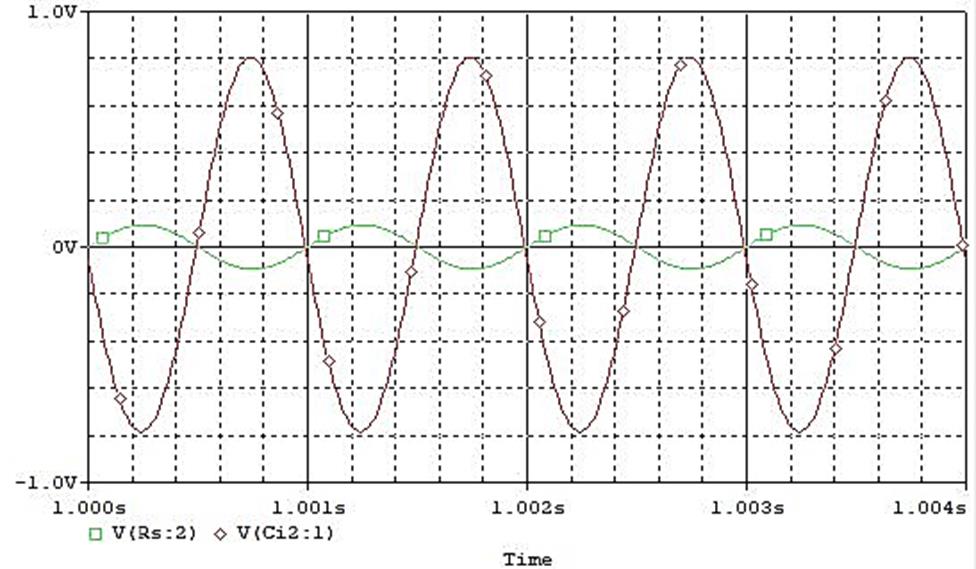

ㅇ 트랜지스터를 이용한 AB급 바이어스

Q1 = Q2 = 2SC945 (β = 200), Q3=S9013 (β = 150), Q4=S9012 (β = 150)

All of Q's: I_s = 10^-15 A

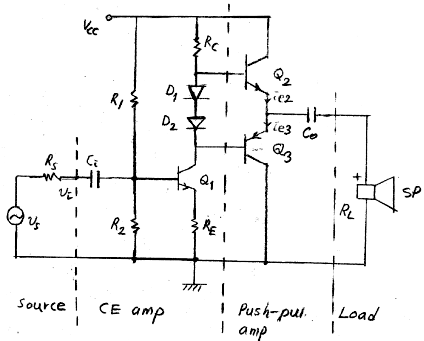

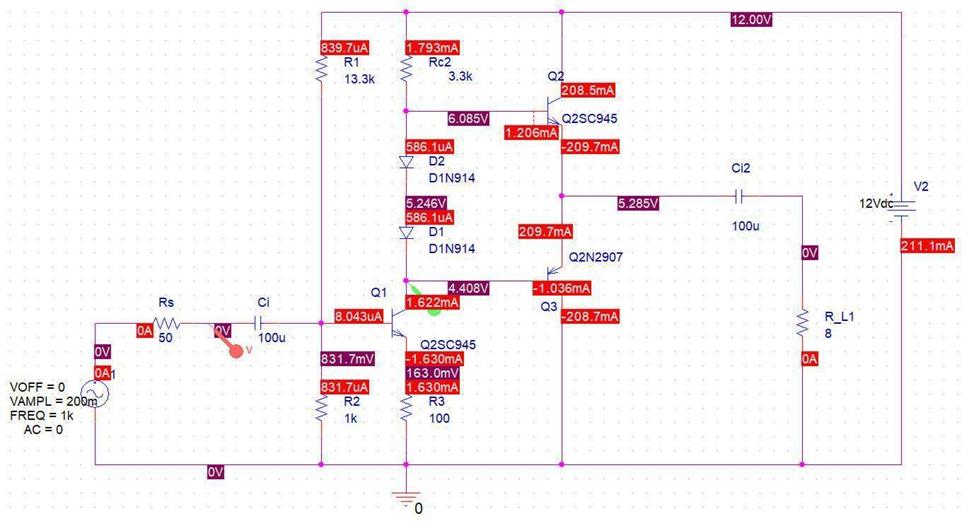

ㅇ 다이오드를 이용한 AB급 바이어스
